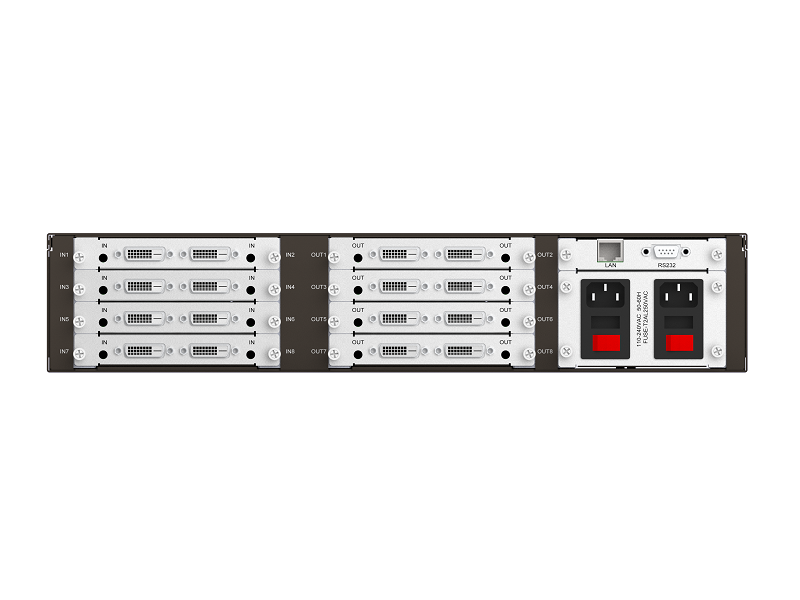

1.可接输入卡：4张板卡，每张卡2路，一共8路； 2.可接输出卡：4张板卡，每张卡2路，一共8路； 3.接口带宽：总共6.75Gbps； 4.串行控制接口：RS-232，9-针母 D型
接口； 5.波特率与协议：波特率：9600，数据位：8位， 停止位：1，无奇偶校验位； 6.串行控制口结构：2 = TX，3 = RX，5 =
GND； 7.以太网控制接口：RJ-45母接口； 8.以太网控制协议：TCP/IP； 9.以太网控制速率：自适应10M/100M，全双工或半双工； 10.电源:100VAC ~ 240VAC, 50/60 Hz, 自适应电源； 11.温度:储存、使用温度: -20°~+70°C； 12.湿度:储存、使用湿度:10% ~ 90%； 13.功率:40W； 14.机箱尺寸(mm)：483mm（长）x 280mm（宽） x 90mm（高）； 15.机架安装:19英寸标准 2U高度； 16.产品重量:8.0kg； 17.支持正向高速通道和内嵌控制信号分离切换模式； 18.控制方式灵活，具有按键面板操作，RS-485扩展键盘操作，提供2路标准RS-232通讯接口和网络端口； 19.双电源设计，电源模块出现故障后，另一块电源模块立刻接替确保能继续正常工作； 20.全球通用宽电压设计，可适应交流100～240V，50/60Hz。 |
1.输入输出：最大支持8路信号输入，8路信号输出； 2.支持无缝切换，信号切换过程无闪烁、无黑屏、无抖动、无裂缝，带有拼接功能，可以锁定输出口的分辨率支持嵌入式多通道信号的无缝交叉切换，可以拼接； 3.输入输出卡：每块板卡为2路，可按需求配置不同格式的输入板卡； 4.插卡式结构：输入信号支持：HDMI、HDMI+音频、DVI、VGA、VGA+音频、CVBS、S-Video、AV、YPbPr、SDI、HDBaseT、TCP等； 5.输出信号支持：HDMI、HDMI+音频、DVI、VGA、VGA+音频、CVBS、S-Video、AV、YPbPr、SDI、HDBaseT、TCP等，插卡式结构，极其容易扩展或更换； 6.长线驱动能力: 输入带有自动均衡，有效减少因为线路传输而导致的确定性抖动（ISI）；输出带有预加重功能，以便长线传输后接收端仍可接收信号，支持接收延迟，有效应对当差分对线不等长时进行时间补偿； 7.HDCP 兼容: 确保有内容保护的媒体能正常显示，如蓝光、DVD、GAME BOX 等； 8.EDID 支持计算功能: 能实时自动计算任意个输出端显示器的EDID信息的交集，合集。当一路输入信号送给多个不同分辨率的显示设备时，能自动获取当前切换状态的分辨率，并触发信号源更改分辨率（自动模式），支持通过控制软件锁定输出口的视频分辨率，实现不同端口不同分辨率显示（手动模式）； 9.掉电记忆功能和现场记忆功能: 带有断电现场保护功能；并可保存和调用32个切换状态； 10.支持全高清：与包括1920*1080_60HZ 的所有HDTV 分辨率和高达1920*1200 的PC 的分辨率兼容； 11.支持在输入通道上叠加任意字符、动态时间，可自定义字体、颜色、大小、位置、背景色、透明度等参数； 12.支持 3D、HDMI 1.4（部分）、HDCP、与及 DVI 1.0 协议，支持高色深，以及高达 6.5Gbps速率； 13.支持随路音频切换功能；支持音频加嵌功能，音频解嵌功能； 14.支持正向高速通道和内嵌控制信号分离切换模式； 15.控制方式灵活，具有按键面板操作，RS-485扩展键盘操作，还提供标准RS-232通讯接口和1路网口，方便用户与各种远端控制设备配合使用； 16.冗余双电源设计：
当一个电源模块出现故障后，另一块电源模块立刻接替确保能继续正常工作； 17.每个输入通道采用纯硬件处理技术，采用独享带宽方式为每个输入通道分配带宽，切换过程对其他信号无影响，实现了对输入通道的实时处理功能； 18.全贴片SMD工艺，特有ESD静电保护功能； 19.通用宽电压设计，可适应交流110～240V，50/60Hz。 |
